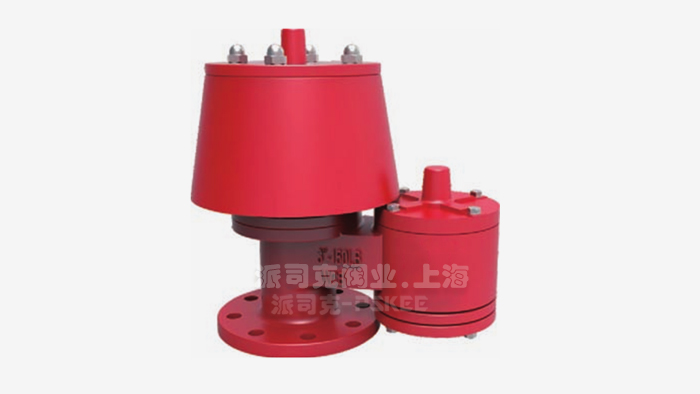

全天候防冻呼吸阀产品简述:
全天候
防冻呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备,是起蒸发损耗与保护储罐在受压或真空时免遭破坏的作用。全天候防冻
呼吸阀通常阻火器配套使用。按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收。
全天候防冻呼吸阀技术参数:
全天候防冻呼吸阀操作压力:正压:980Pa(100mmH2O) 负压:295Pa(30mmH2O)
工作介质:汽油、煤油、柴油、芳烃、航空油、食品油等液体。
全天候防冻呼吸阀产品特点:
全天候防冻呼吸阀是安装于固定顶罐上的重要通风装置(可与阻火器配套使用)主要起减少油品蒸发损耗、控制罐内压力、保护储罐安全的作用。
该防冻呼吸阀阀阀盘为并联式设置(其二通道分开)具有通风量大、泄漏量小、耐腐性强等特点,接有静电地线与罐体保持等电位的安全装置。

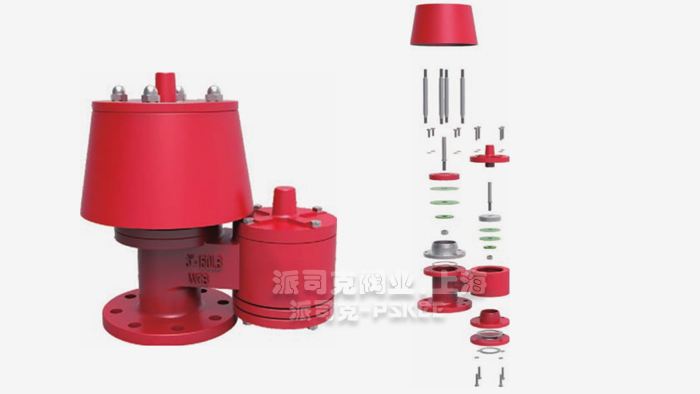

防冻呼吸阀阀盘结构:I型是聚四氟乙烯薄膜组合的空气垫式阀盘;II型采用F-46新材料制成型为压塑式阀盘,经久耐用、防冻性能突出,是适用寒冷地区的全天侯呼吸阀产品。
全天候防冻呼吸阀主要材料表:
阀体材料
|
碳钢WCB、不锈钢304SS、316、316L铝合金AL
|
正压阀盘材料
|
不锈钢304、316、316L铝合金AL
|
负压阀盘材料
|
不锈钢304、316、316L四氟PTFE
|
环境温度 ℃
|
-30~60
|
防爆等级
|
BS:5501 IIA IIB IIC
|
全天候防冻呼吸阀外形尺寸表:
规格
|
安装尺寸(mm)
|
H
|
L
|
D
|
D1
|
D2
|
n
|
d
|
n1
|
n2
|
d1
|
d2
|
DN50
|
255
|
362
|
140
|
110
|
90
|
3
|
1
|
14
|
12
|
DN80
|
342
|
508
|
185
|
150
|
125
|
3
|
1
|
18
|
16
|
DN100
|
342
|
508
|
205
|
170
|
145
|
3
|
1
|
18
|
16
|
DN150
|
460
|
640
|
260
|
225
|
200
|
6
|
2
|
18
|
16
|
DN200
|
545
|
770
|
315
|
280
|
255
|
6
|
2
|
18
|
16
|
DN250
|
648
|
918
|
370
|
335
|
310
|
9
|
3
|
18
|
16
|
全天候防冻呼吸阀产品应用:
该防冻呼吸阀具有通风量大,泄漏量小,耐腐蚀等特点。
该呼吸阀具有防冻性能,适用于寒冷地区。
全天候防冻呼吸阀注意事项:
因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。急生产时须先打开量油孔其它之类的供气产品,以保持储罐安全作用。
全天候防冻呼吸阀在正常工作进油之前,须先打开量油孔。
(本呼吸阀产品应3个月定期进行检查和保养。)
