电动柱塞阀
电动柱塞阀
产品品牌PSKEE
产品型号U941SM
产品口径DN50-DN300
产品压力1.6-6.4Mpa
产品材质WCB,304
产品应用水、导热油、蒸汽
产品特点 ●阀门工业,立洛品质,进口技术。
●质量保证,交货快捷,售后完善。
●产品三包:包修、包换、包退。
●PSKEE工业品牌阀门,管道的安全守护者。
●(PSKEE)Pipeline Safety Keeper。
●销售热线:021-31007661、31007662。
【电动柱塞阀】上海PSKEE品牌生产厂家,立洛阀业全方面介绍【电动柱塞阀相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的电动柱塞阀。

电动柱塞阀产品简述:
电动柱塞阀外形分Z字形和腰鼓形两种,但内部结构和零件尺寸完全相同。有金属和非金属密封。

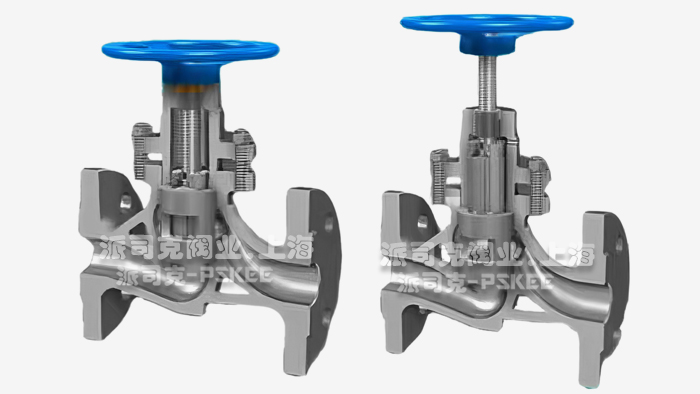

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
柱塞阀由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,具有经受长期高温、高压而不丧失弹性,所以密封性能可靠,经久耐用。

电动柱塞阀应用范围:
公称压力:1.6~6.4Mpa;
工作温度:-29℃-550℃;
公称通径:DN15-600MM;
主要材质:铸钢、不锈钢;
适用介质:水、蒸汽、油品、P硝酸类、R醋酸类。
适用行业:石油、化工、制药、化肥、电力行业等。

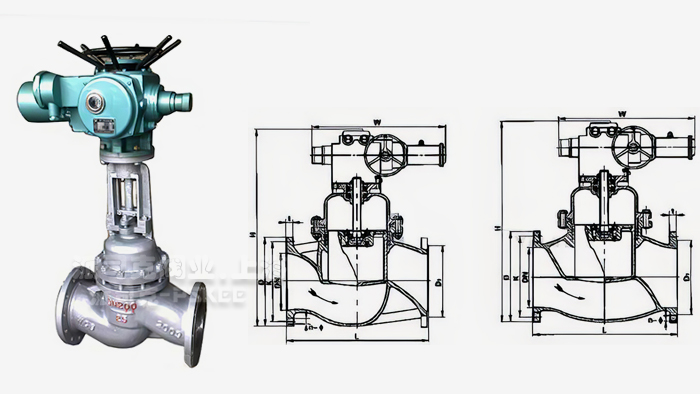

电动柱塞阀外形结构图:

电动柱塞阀尺寸图



电动柱塞阀外形尺寸表:
DN(mm)
尺寸(mm)
(UJ941H) U941SM
50 65 80 100 125 150 200 250 300 350 400 450 500
L 230 290 310 350 400 480 600 730 850 980 1100 1200 1250
型号 SMC-03 SMC-00 SMC-00 SMC-00 SMC-0
SMC-1
SMC-0
SMC-1
SMC-1

SMC-1
SMC-2
SMC-1
SMC-2
SMC-1
SMC-2
SMC-1

SMC-2 SMC-3
W 865 910 910 910 940
1052
940
1052
1052 1052
1150
1052
1150
1052
1150
1150 1150
D 165 185 200 235 270 300 360
(375)
425
(450)
485
(515)
555
(580)
620
(666)
670
(685)
730
(755)
K 125 145 160 190 220 250 310
(320)
370
(385)
430
(450)
490
(510)
550
(585)
600
(610)
660
(670)
D1 99 118 132 156 184 211 274
(284)
330
(345)
389
(409)
448
(465)
503
(535)
548
(560)
609
(615)
t 20 22 24 24 26 28 30
(34)
32
(38)
34
(42)
38
(46)
40
(50)
42
(50)
44
(52)
n-φ 4-18 8-18 8-18 8-22 8-26 8-26 12-26
(12-30)
12-30
(12-33)
16-30(16-33) 16-33
(16-36)
16-36
(16-39)
20-36
(20-39)
20-36
(20-42)

电动柱塞阀产品应用:
U41SM、U41H、U41Y型硬密封蒸汽柱塞阀产品是阀瓣和阀座按柱塞原理设计的,靠柱塞和套环的配合实现密封,密封性好,可用于高低温介质均可使用,广泛应用于蒸汽管道等要求密封性高工况。

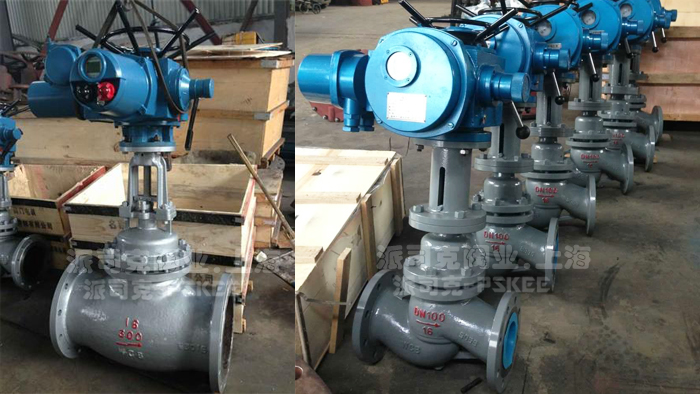

电动柱塞阀实物图
