硬密封柱塞阀
硬密封柱塞阀
产品品牌PSKEE
产品型号U41SM、U41S、U41H
产品口径DN15-DN600
产品压力1.6-6.4Mpa
产品材质碳钢、不锈钢
产品应用水、蒸汽、油品
产品特点 ●阀门工业,立洛品质,进口技术。
●质量保证,交货快捷,售后完善。
●产品三包:包修、包换、包退。
●PSKEE工业品牌阀门,管道的安全守护者。
●(PSKEE)Pipeline Safety Keeper。
●销售热线:021-31007661、31007662。
【硬密封柱塞阀】上海PSKEE品牌生产厂家,立洛阀业全方面介绍【硬密封柱塞阀】相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠的硬密封柱塞阀。

硬密封柱塞阀产品简述:
硬密蒸汽用柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。
由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了柱塞阀的使用寿命。

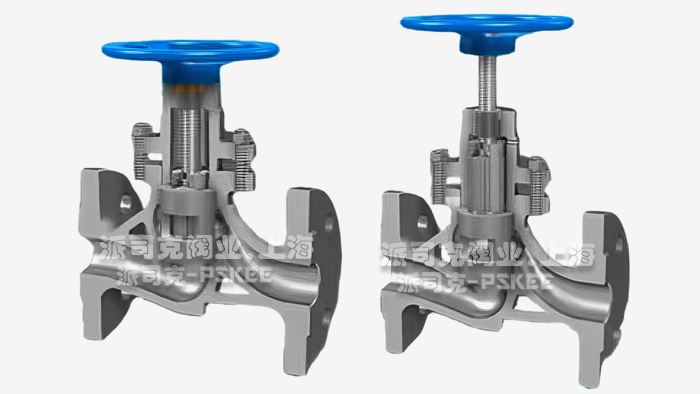

硬密封柱塞阀结构及特点:
·柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密环、手轮等零件组成。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
·在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏、同时阀门开启矩小、能实现阀门的迅速开启和关闭。
·由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,具有经受长期高温、高压而不丧失弹性,所以密封性能可靠,经久耐用。

硬密封柱塞阀的阀体材料:
铸钢 铸铁 不铁钢 含钼不铁钢
密封圈材料
上密封圈材料 下密封圈材料
四氟乙烯加柔性石墨(PTFE) 四氟乙烯加柔性石墨(PTFE)

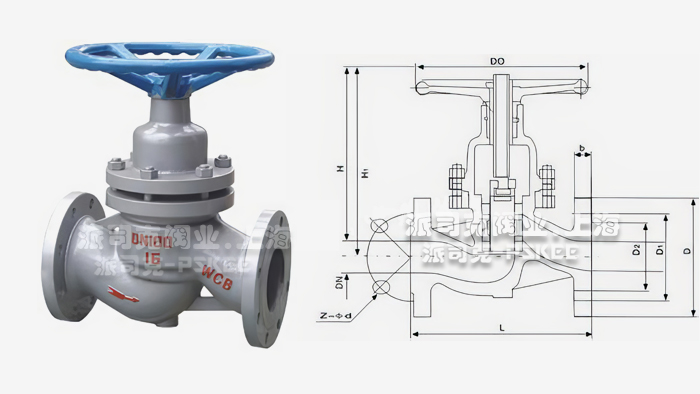

硬密封柱塞阀尺寸图
硬密封柱塞阀结构尺寸:
DN L D D1 D2 b Z-φd H H1 D0

重量(公斤)

15 130 95 65 45 14 4-14 116 144 80 2.8
20 150 105 75 55 16 142 176 5
25 160 115 85 65 163 205 100 5.5
32 180 135 100 78 18 4-18 182 227 120 8.5
40 200 145 110 85 210 260 180 12
50 230 160 125 100 20 230 286 15
65 290 180 145 120 250 310 200 22
80 310 195 160 135 22 8-18 269 340 240 32
100 350 215 180 155 24 278 356 43
125 400 245 210 185 26 332 440 375 65
150 480 280 240 210 28 8-23 434 562 85
200 600 335 295 265 30 12-23 498 660 460 150
250 650 405 355 320 38 540 660 220
300 750 460 410 360 650 680 285

硬密封柱塞阀产品应用:
U41SM、U41H、U41Y型硬密封蒸汽柱塞阀产品是阀瓣和阀座按柱塞原理设计的,靠柱塞和套环的配合实现密封,密封性好,可用于高低温介质均可使用,广泛应用于蒸汽管道等要求密封性高工况。

硬密封柱塞阀安装和维修:
●本厂生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
●本柱塞阀可在任意位置安装,介质流动方向见阀体一箭头所示。
●经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
●在短时间内,冷热交替温差较大的管道中,柱塞阀不能使用。
硬密封柱塞阀实物图
