美标柱塞阀
美标柱塞阀
产品品牌PSKEE
产品型号UJ41H(Y)
产品口径1/2-16寸
产品压力150、300LB
产品材质碳钢、不锈钢
产品应用蒸汽、水、油品
产品特点 ●阀门工业,立洛品质,进口技术。
●质量保证,交货快捷,售后完善。
●产品三包:包修、包换、包退。
●PSKEE工业品牌阀门,管道的安全守护者。
●(PSKEE)Pipeline Safety Keeper。
●销售热线:021-31007661、31007662。
【美标柱塞阀】上海PSKEE品牌生产厂家,立洛阀业全方面介绍【美标柱塞阀】相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠及一整套解决方案的美标柱塞阀。

美标柱塞阀产品简述:

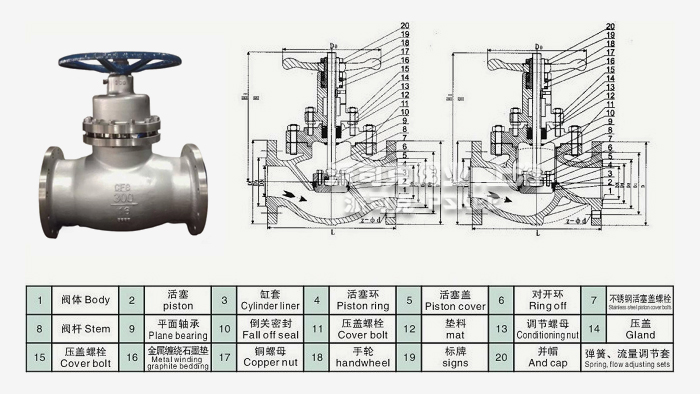

美标柱塞阀是由阀体,阀盖,阀杆,柱塞,孔架,密环,手轮等零件组成)。当手轮旋转时,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。
在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产品生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏,同时阀门开启矩小,能实现阀门的迅速开启和关闭。
柱塞阀由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,具有经受长期高温,高压而不丧失弹性,所以密封性能可靠,经久耐用。

美标柱塞阀阀体材料:
铸钢 铸铁 不铁钢 含钼不铁钢
WCB HT200 CF8(304) CF8M(316)
法兰柱塞阀的密封圈材料
上密封圈材料 下密封圈材料
四氟乙烯加柔性石墨(PTFE) 四氟乙烯加柔性石墨(PTFE)

美标柱塞阀外形尺寸:
DN(mm)/ 尺寸 (mm) UJ41H(Y)-150Lb U41SM-150Lb
1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″
L 108 117 127 140 165 203 216 241 292 356 406 495 622 698 787 914
H 170 190 210 250 270 300 340 380 420 450 540 640 740 850 970 1100
DO 100 100 120 140 160 180 200 240 270 310 340 400 520 640 760 900
D 89 98 108 117 127 152 178 190 229 254 279 343 406 483 533 597
D1 60.5 70 79.5 89 98.5 120.5 139.5 152.5 190.5 216 241.5 298.5 362 432 476 540
g 35 43 51 64 73 92 105 127 157 186 216 270 324 381 413 470
b 10 111 12 13 15 16 18 19 24 24 26 29 31 32 35 37
Z-φd 4-15 4-15 4-15 4-15 4-15 4-19 4-19 4-19 8-19 8-22 8-22 8-22 12-25 12-25 12-29 16-29
本阀门全部采用美国国家标准 (ANSl)及美国石油学会标准(APl)的连接、结构尺寸。

美标柱塞阀安装和维修:
●本厂生产的柱塞阀出厂前均按ZBJ16006进行试验,验收,使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
●本柱塞阀可在任意位置安装,介质流动方向见阀体一箭头所示。
●经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后,再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
●在短时间内,冷热交替温差较大的管道中,柱塞阀不能使用。

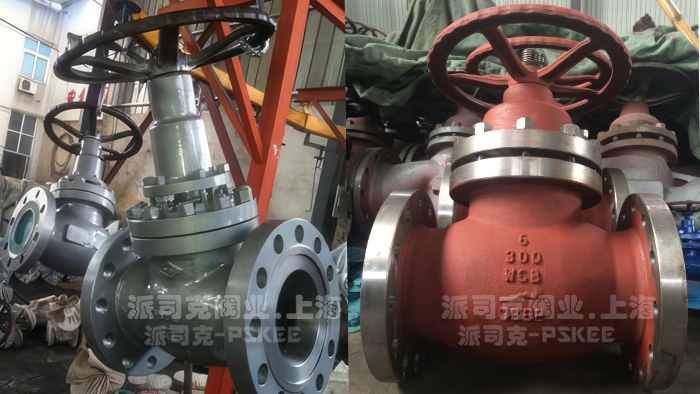

美标柱塞阀实物图
