活塞阀
活塞阀
产品品牌PKSEE
产品型号HSF41S
产品口径DN50-DN500
产品压力1.6-10.0Mpa
产品材质碳钢、不锈钢
产品应用水、蒸汽、热油
产品特点 ●阀门工业,立洛品质,进口技术。
●质量保证,交货快捷,售后完善。
●产品三包:包修、包换、包退。
●PSKEE工业品牌阀门,管道的安全守护者。
●(PSKEE)Pipeline Safety Keeper。
●销售热线:021-31007661、31007662。
【活塞阀】上海PSKEE品牌生产厂家,立洛阀业全方面介绍HSF41H活塞阀相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠及一整套解决方案的活塞阀。

活塞阀产品简述:

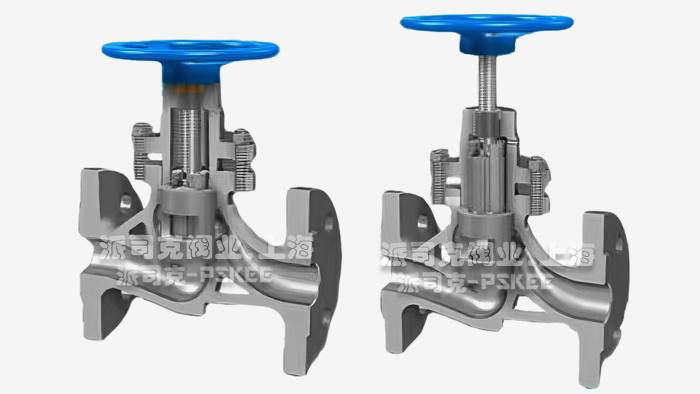

HSF41S可调节活塞阀,是蒸汽管路的新结构特种阀门,是我司根据柱塞阀的使用性能及技术与工艺上改进设计而来,代替柱塞阀截止阀、闸阀等,填补了无泄漏管道蒸汽阀门的更佳启闭装置。其原理是利用轮旋转升杆式带动活塞使之在锥形缸套内外之间对位上下往复运动完成它的关闭与开启。

活塞阀产品特点:
1、结构独特,安全可靠,启闭轻便省力,与柱塞阀相比启闭轻、快等优点。
2、主要由阀体、阀盖、压盖、阀杆、阀塞、阀塞盖、活塞环、一体缸套(阀座)升杆螺母、平面轴承、手轮、伞齿轮等部件组成。
3、采用一体式阀座(缸套)径向锥形密封面,高度高、接触面积大、性能好。
4、密封可靠,零泄漏,活塞具有金属与非金属多层密封结构组成的双效功能。(当一道活塞环在长时间的使用操作中受磨损已调压至零位调压已失效时,因此第二道金属截止式锥形活塞起着同时密封作用,故此活塞阀的使用寿命长达普通阀门的数倍,所以在使用过程中无需特别保养而保持不漏,能实现了无泄漏管道的更佳启闭装置的选择,对节约能源减少劳力及环境污染具有明显的应用。)
5、活塞环根据介质选用不同材料,更具耐高温、耐磨、耐腐、回弹性能强。(经长时间使用,活塞环如有磨损维护时可调压增大原始状态。)
6、活塞环可重复性使用,维修方便简单,无需拆离管道卸下阀盖总成即可更换。
7、配调节流量套用于手动调节流量作用。

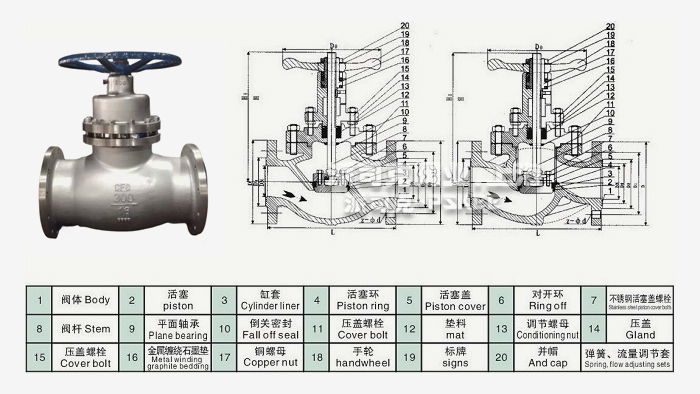

活塞阀结构图

活塞阀主要材料表:
型号规格 通径
DN(mm)
试验压力 PN (MPa)
(1.6-6.4)
主要技术性能 阀门材料选用
壳体 密封 适用
介质
适用
温度
(℃)
阀体
阀盖
机架
活塞盖 阀杆
活塞
缸套
堆焊
垫料 丝杆
螺母
活塞盖
螺栓
 弹垫
手轮
HSFJ41H  HSFZ41H 40-600 2.4
3.75
6.0
1.76
2.75
4.4
(气密0.6)

蒸汽

油品
酸类等
120-
380
WCB
HT200
QT450-10
304
316
316L
WCB
304
316
  316L
2Cr13
304
 316
 316L
A102
(308)
(Y)合金
金属
不锈钢
缠绕
石墨

  H62
1Cr18Ni9Ti
(304)
灰铸铁
马钢

活塞阀形尺寸表:
公称压力PN(MPa) 公称通径
DN(mm)
尺寸 (mm) 重量
(kg)
L D D1 D2 b Z-φd H H1 Do
1.6 40 200 145 110 85 18 4-φ18 190 230 160 12.5
50 230 160 125 100 20 4-φ18 205 245 180 16
65 290 180 145 120 20 4-φ18 245 305 200 26
80 310 195 160 135 22 8-φ18 285 365 240 35
100 350 215 180 155 24 8-φ18 320 405 280 32
125 400 245 210 185 26 8-φ18 340 415 320 64
150 480 280 240 210 28 8-φ23 410 510 350 110
200 600 335 295 265 30 12-φ23 530 650 450 168
250 650 405 355 320 32 12-φ25 560 700 500 245
300 750 460 410 375 34 12-φ25 670 850 550 580
350 780 520 470 435 38 16-φ25 680 870 600 670
400 914 580 525 485 40 16-φ30 820 1050 700 720
450 1050 640 585 545 40 20-φ30 1100 1250 带伞齿
轮传动
装置
1340
500 1150 705 650 608 44 20-φ34 100 1650 1400
600 1350 840 770 718 48 20-φ41 1480 1800 1750

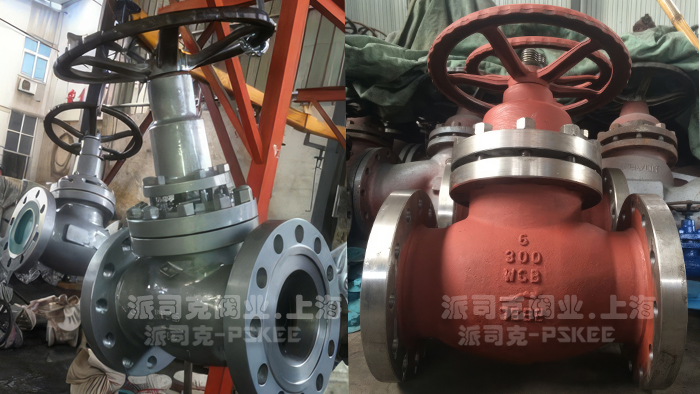

活塞阀实物图

活塞阀产品应用:
活塞式截止阀属新型产品,是我公司针对传统截止阀、闸阀、球阀、柱塞阀、以及同活塞阀生产技术及应用过程中存在缺陷而研制开发的,是机械阀门技术领域更新换代的一种节能与环保创新产品。本阀门之实用新型在于阀体和阀盖紧配,阀杆上端通过螺母连接手轮,下端连接活塞,活塞与环形阀座相应配合。该阀门集个阀门之优点,加以创新改进,结构紧凑、合理、密封性能好。适用于水、蒸汽、热油等介质的截流。
