    法兰闸阀 螺纹闸阀 弹性座封闸阀 真空闸阀 美标闸阀 不锈钢闸阀 气动闸阀 日标闸阀 低温闸阀 电动闸阀 铸钢闸阀 软密封闸阀 暗杆闸阀

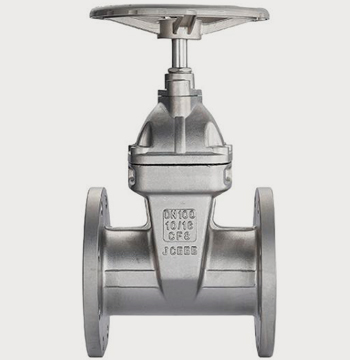

    【闸阀】上海PSKEE品牌生产厂家,立洛阀业全方面介绍【法兰闸阀】示意图,明杆闸阀,不锈钢闸阀,软密封暗杆闸阀相关标准。选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能、高标准、高寿命、价格优惠及一整套解决方案的系列法兰闸阀。

    闸阀标准概述:
    闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。
    闸阀结构图
    闸阀工作原理:
    闸阀关闭时:
    法兰闸阀密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
    闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上 有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 也就是将操作转矩变为操作推力。
      闸阀开启阀门时:
    当法兰闸阀闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。
    为考虑温度变化出现锁死现象,通常在开到顶点位置上,再倒回1/2-1圈,作为全开闸阀的位置。因此, 阀门的全开位置,按闸板的位置(即行程〉来确定。有的闸阀, 阀杆螺母设在闸板,手轮转动带动阀杆转动, 而使闸板提升, 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。

    闸阀的种类:
    法兰闸阀按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀 , 楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

    闸阀制造工艺:
    闸阀制造工艺

    闸阀结构特点:
    1、闸阀流体阻力小 , 密封面受介质的忡刷和侵蚀小。 2、开闭较省力。 3、介质流向不受限制 , 不扰流、不降低压力。 4、形体简单 , 结构长度短,制造工艺性好,适用范围广。

    闸阀应用范围:
    闸阀广泛用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道中做介质切断和流通。法兰闸阀适用于公称压力PN1.6~6.4MPa,工作温度-29~600℃的各种工况的管路上,切断或接通管路介质,不能作调节和节流。闸阀适用介质为:水、油品、蒸汽、酸性介质等。
